Схема электрооборудования скутера MBK Booster

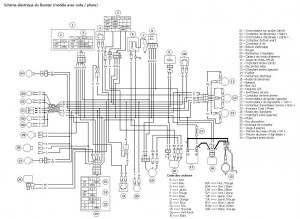

Французский филиал мотоконцерна Yamaha выпускает скутеры под названием MBK. Модель MBK Booster одна из популярнейших в Европе. Приведенная ниже электросхема охватывает все узлы скутера.

Подписаны 34 детали, отдельные элементы, такие как коммутатор выведены в отдельную табличку.

Схема черно-белая, на французском языке, но в принципе все понятно.

Разбираешься в технике? Есть что сказать? Напиши статью! Каждый может стать автором статей на scooter-remont.com. Напиши свое видение ремонта, эксплуатаци и обслуживания скутеров и мопедов. Материал будет опубликован на главной странице. Подробнее ТУТ.

5 комментариев

  1. Скажите пожалуйста из-за чего на скутере motojet booster стал плохой свет на фарах?Ночью света практически не видно,

    1. Администратор:

      Регулятор напряжения неисправен. Возможно где-то также коротит проводка.

      1. у меня при езде он сильно троит и пропадает свет но когда попадаю на яму все хорошо потом знова троит возможно ето проводка коротит???

        1. Администратор:

          Очень даже возможно, может и масса плавает где-то. Троить еще может при очень богатой смеси.

    2. День добрый, купил такой скутер с пробитым поршнем
      когда пришел в магазин мне нашли такойже поршень от 90 джога.
      Сейчас разлетелся ремень на нем написанно 16,5×747
      пошел в магазин мне сказали что этот ремень ставится на 50 кубовый (((
      документацию к скутеру найти не могу … скутер не разгоняется больше 75, говорят что это из за нетого ремня(
      помогить пожалуйста советом или документацией к этому скутеру.
