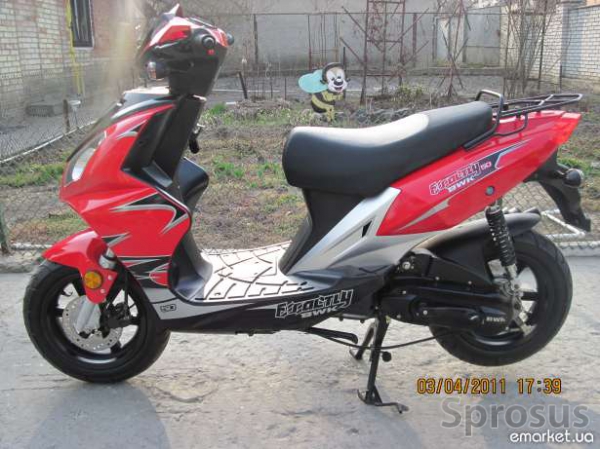

Всем Доброе время суток, нужна ваша помощь, уже какой день не могу найти схему электрики для скутера BWK QT, думаю ещё подойдет схема с Скутер Stels Tactic. Если у кого есть поделитесь, буду благодарен, ниже фото самого скутера, если чем-то поможет.

Похож на стелс тактик, попробуй на него поискать.

Посмотрел, скутер немного не такой, но схема может быть подойдет, сам найти не смог, помогайте а.

А что на схеме то хотел найти?

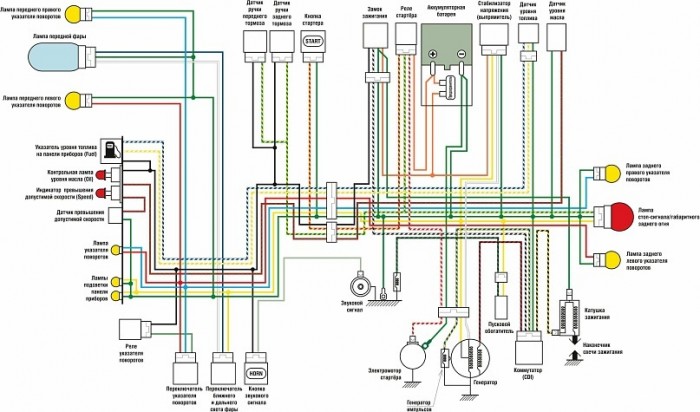

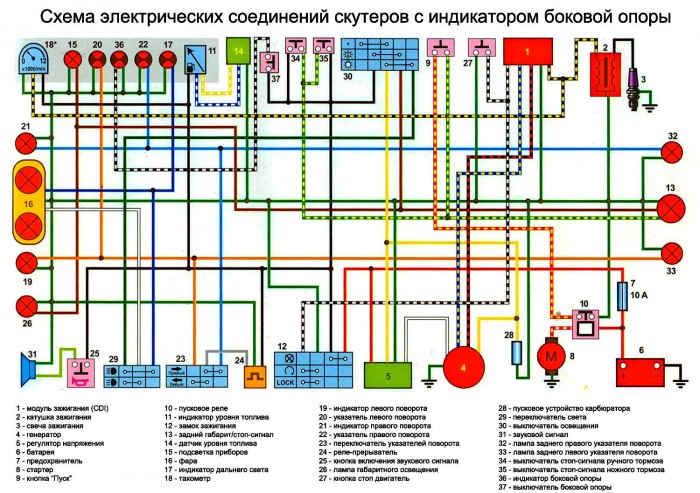

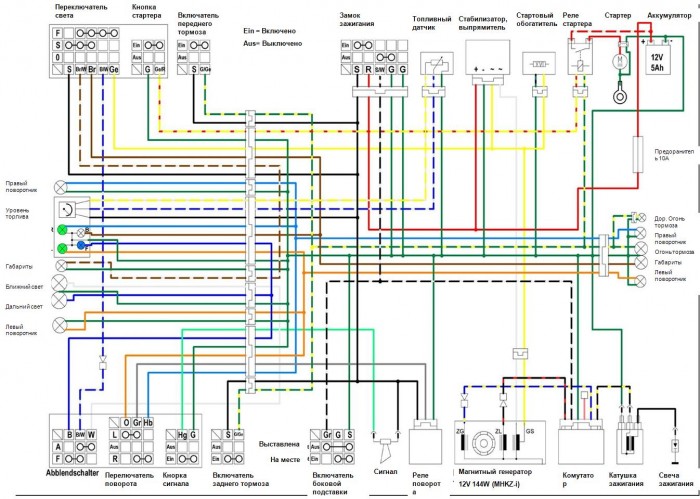

Вот лови, может чем то поможет...

_________________
Обслуживание Ремонт Тюнинг скутеров мопедов
Запчасти новые и б.у. с разборки тел: 89233978854
[email protected]
http://www.vk.com/club65117765
https://ok.ru/group/57622667198508

Перестали работать поворотники,стопы.не заводиться с кик стартера.датчик топлива,стрелка спидометре барахлит,может посоветуешь что-то?

Сам как с электрикой -дружишь?
Мультиметр(цешка) есть?
Что предшествовало появлению неисправности?

_________________
Обслуживание Ремонт Тюнинг скутеров мопедов
Запчасти новые и б.у. с разборки тел: 89233978854
[email protected]
http://www.vk.com/club65117765
https://ok.ru/group/57622667198508

1-с электрикой нормально разбираюсь.
2-Мультиметра нету,купить не проблемам вродь
3-зимовал в гараже,никто не трогал его.на выходных завел и все эти проблемы появились,мб реле слетело и погорело все,незнаю еще.думаю по схеме проводку менять.

-Прозвони цепочку от АКБ до замка -предохранитель, красный провод. При включенном зажигании на черном проводе замка есть питание? (смотреть самую верхнюю схему).
-Проверь массу на АКБ, двигателе, раме скутера, под рулем(нужно снять пластик пола и пластик фары). Зеленый провод.

_________________
Обслуживание Ремонт Тюнинг скутеров мопедов
Запчасти новые и б.у. с разборки тел: 89233978854
[email protected]
http://www.vk.com/club65117765
https://ok.ru/group/57622667198508

А не проще будет закупить реле провода предохранители и по схеме заменить проводку.коль столько проблем. Жаль что в городе нету нормального ремонтника по скутерам.

А где ты увидел проблемы -может их и нет совсем.

Можешь конечно и закупиться, Только время и деньги не совместимые по сравнению с поиском неисправности...
Менять будешь все с подряд?
Самостоятельно в состоянии создать полностью косу проводки?

Тогда зачем вообще продолжать тему...

_________________
Обслуживание Ремонт Тюнинг скутеров мопедов
Запчасти новые и б.у. с разборки тел: 89233978854
[email protected]
http://www.vk.com/club65117765
https://ok.ru/group/57622667198508

если схемы которые мне прдоставили подходят,и по ним можно провести новую проводку,тогда закрывайте.но я б такой что бы ещё кто то схемы скинул на стелс тактик или на бвк.

Новую проводку можно создать по любой из предложенных схем...
У китайцев нет конкретной схемы на каждую модель. Везде есть изменения и дополнения. Разные панели приборов, коммутаторы, реле поворотов. Но общий принцип у всех одинаков -что у китайцев, что у Японцев. Тем более это копии каких то моделей, а не их разработки.
Схемы, на которой было бы написано что она именно от Стелс тактик или бвк вряд ли найдешь... Они все как братья близнецы, только имена у них разные...

_________________
Обслуживание Ремонт Тюнинг скутеров мопедов
Запчасти новые и б.у. с разборки тел: 89233978854
[email protected]
http://www.vk.com/club65117765
https://ok.ru/group/57622667198508

Хорошо, спасибо, буду пробовать - экспериментировать.
