Здравствуйте, мопед сузуки сепия и как я понял предыдущий владелец поставил не родной аккумулятор в багажник, всё нормально работало и стартер и свет но в один момент уже я случайно выдернул плюсовой провод акума от системы и теперь не знаю где он был, минус понятно на массу, а вот плюс... Смотрел по схеме но всё равно не понял. Помогите пожалуйста

Какого он цвета,какой диаметр если он красный, что работает при включенном зажигании и с какого примерно района скутера вырван ???.

Провод обычный тонкий, видать поставили который был, на зажигании работали поворотники, сигнал, стопы, в багажнике вместе с акумом лежит жгут проводов с предохранителем, реле стартера и пару клем видать на датчики, вечером буду дома сделаю фото

.

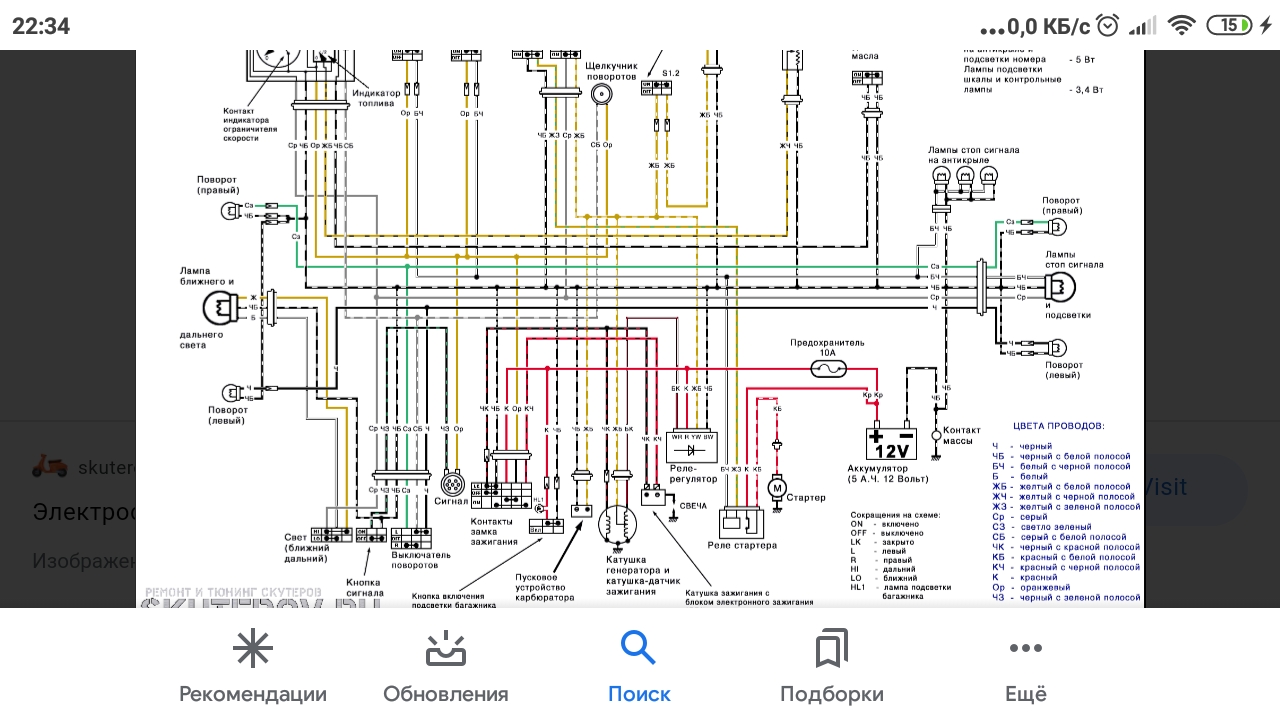

Ну давай ещё раз. Что РАБОТАЕТ (а не работало) при включенном зажигании??. Выдернута фишка с проводами, или один провод?? ,если один провод (и он поставлен какой был) тогда второй конец этого провода соединён с проводом КАКОГО ЦВЕТА??. Если при включенном зажигании работают повороты и стоп сигнал, значит должен работать и стартер (по крайней мере реле стартера должно срабатывать " щелкать"). И ещё, эта схема с Вашего скутера.

С зажиганием не работает ничего, акум сейчас просто лежит как коробка в багажнике не подключенная, выдернут был один плюсовой провод, а куда он подключался в сеть это я и пытаюсь узнать

Ну так подключи к аккумулятору минусовую клемму ,плюсовую клемму,включи зажигание,проверь,что работает,а что не работает. И ответь на все мои вопросы если хочешь,чтоб тебе помогли.А где и как лежит аккумулятор это меня совершенно не интересует. Будем продолжать??, или будешь сам разбираться?.Удачи.

Ты наверное не понял в чём собственно проблема, у меня всё работает, я сюда написал потому что не понимаю КУДА подключать плюсовую клему, я в теме написал помогите подключить, а ты говоришь "подключи" так куда подключить то? От акума идёт плюсовой провод, он вырван от сети и его надо присобачить обратно, куда его подключить?

Я выше писал что в меня выдернут провод и я не знаю куда его впихнуть, а ты говоришь подключи и проверяй что не работает... Всё работает, подключить надо

К плюсовой клемме аккумулятора, подключаются два красных провода ( не важно каким образом лишь бы они не отпадали во время движения)один толстый диаметром
3--3.5 мм идет напрямую на реле стартера под гайку, другой тонкий 2--2.5 мм идет
на предохранитель 10 А с предохранителя выходит и разветвляется один на замок зажигания, другой на реле регулятора и третий по вашей схеме на подсветку багажника (если она конечно есть). И как может всё работать если какой-то провод не подключен???,а если всё работает и без него,тогда зачем он вообще нужен, тогда это колхоз откуси его и выбраси. Удачи.

Ооо, спасибо большое

Ну чего подключил?
