Начал подключать проводку спереди,которая под клювом,и столкнулся с проблемой..дело в том,что не могу найти провода,которые шли на кнопку стартера.
Тем летом кнопка была разобрана,а за место неё поставлена другая,потом была снята эта..и с тех пор кнопки не было вообще.

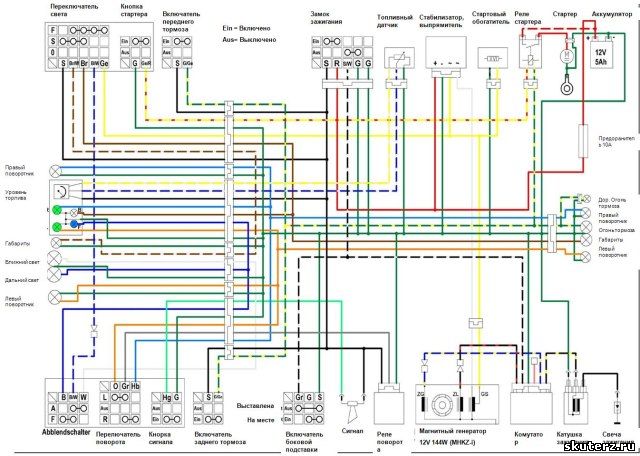

Собираю по этой схеме,на кнопку идёт 2 провода,ж-к и зелёный,ж-к я нашёл,а вот зелёный найти не могу.
Немного раобрал проводку,и нашёл зелёный провод,который идёт с реле-стартера,он растраивается ещё на 3 провода,фишку сигналки,общую фишку,на фишку замка и на фишку реле-регулятора.
Отдельного провода для замка я там не нашёл,вот сижу и думаю,где взять этот провод,кто поможет?

Ты уверен, что эта схема совпадает с проводкой твоего скутера?

Если судить по этой схеме, то темно-зеленый провод идет от минусовой клеммы АКБ. А минусовая клемма обычно всегда соединена со всей рамой скутера, то есть с "массой".

Плюсовая клемма АКБ соединяется с замком зажигания (красный провод). При включении зажигания +12В от замка подается на черный провод. При нажатии на передний или задний тормоз, черный провод замыкается с зелено-желтым (который идет на реле стартера).

Для начала доберись до контактов реле стартера. Возьми вольтметр и убедись что на зелено-желтом проводе на реле стартера появляется +12В когда нажимаешь на тормоз при включенном зажигании.
Если так и есть, то второй провод реле (желто-красный) должен соединяться с массой скутера через кнопку.

Другими словами, по этой схеме:
На один контакт реле стартера подается +12В когда нажимаешь на тормоз, а на другой контакт подается -12В (масса) когда нажимаешь на кнопку.

Ты прав,схема не от моего скутера,но это наиболее подходящая из тез,что я нашёл.
Сегодня глянул,и снова встал в тупик,концевики,которые идут с тормоза,никак не взаимодействуют с реле,они идут напрямую на заднюю фишку,и управляют стоп-сигналом.

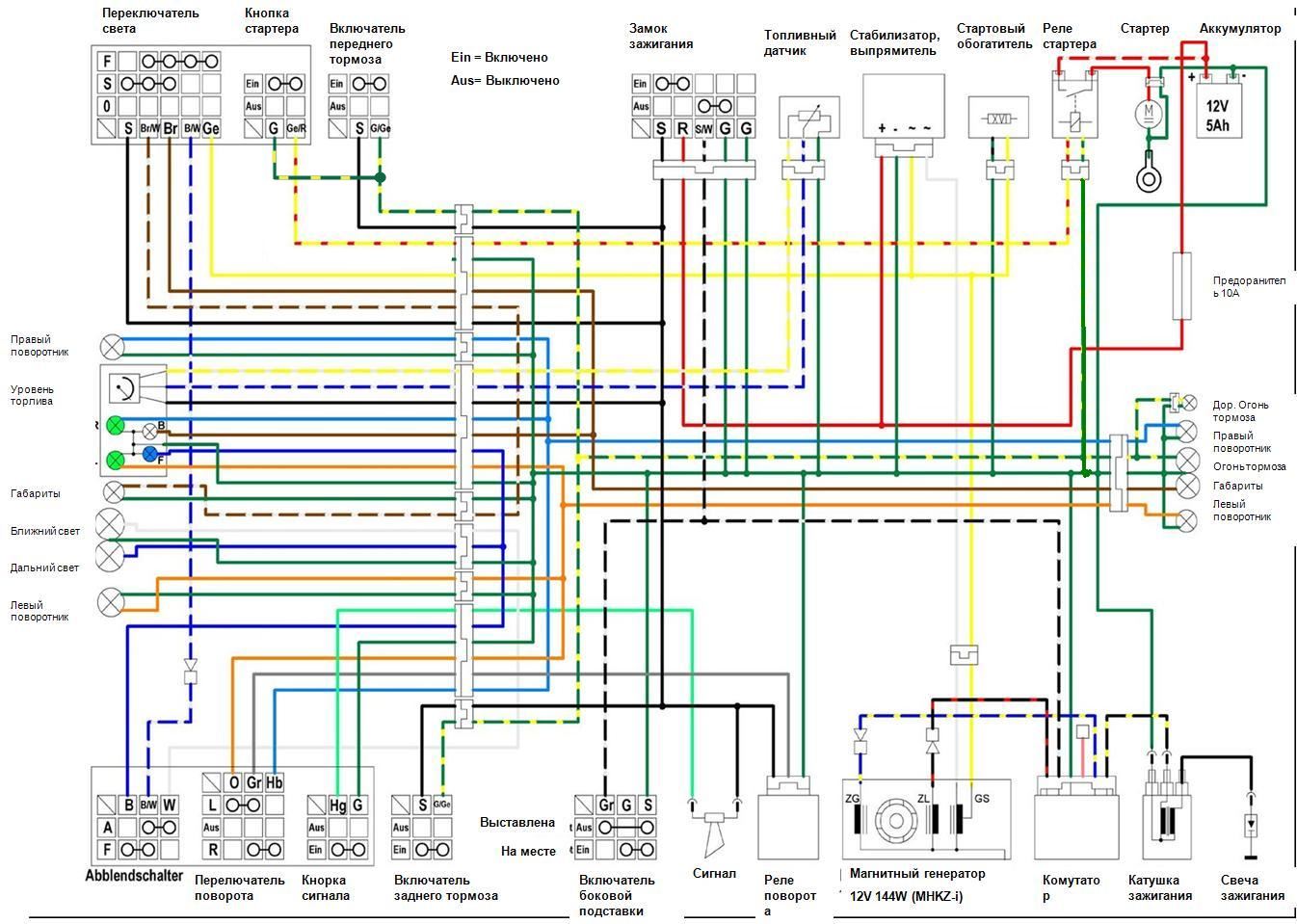

Я исправил схему,она выглядит вот так (Сравни с той).
У меня новая проводка от другого скутера,поэтому приходится разбираться,что к чему.
Тоесть жёлто-красный провод идёт на кнопку стартера,а зелёный идёт на массу (Я так понял) и дальше в проводке под клювом расходится по потребителям (Приборка,сигналка и т.д).
Насколько я понял,в том числе и на кнопку стартера,но загвоздка в том,что этот зелёный провод прихоидит на фишку,а оттуда он переходит в оранжевый провод,который в свою очередь идёт на приборку,т.е никак с кнопкой стартера не взаимодействует.
Под клювом есть отдельная проводка (Оттуда идут концевики тормоза,провода на дальний/ближний свет,габариты,подсветка приборки и т.д),там есть зелёные провода,которые группируются,их там 4-5 штук,там есть один оборванный провод,который как я думаю идёт на кнопку стартера,но проблема в следующем,все эти зелёные провода под клювом никаким образом не взаимодействуют с проводами,которые идут от основной проводки,т.е и с проводом,который идёт с реле-стартера в том числе.
Написал много и запутанно,но по другому не могу,если не понятно,спрашивайте,отвечу.
Могу прислать фотографии всего этого безобразия

Ну если так, то зеленый провод от реле вообще не должен идти под клюв.
Гораздо проще соединить один контакт реле с массой на двигателе, или вообще напрямую с минусовой клеммой АКБ.
А провод от другого контакта реле должен идти под клюв и через кнопку соединяться с одним из концевиков тормоза.

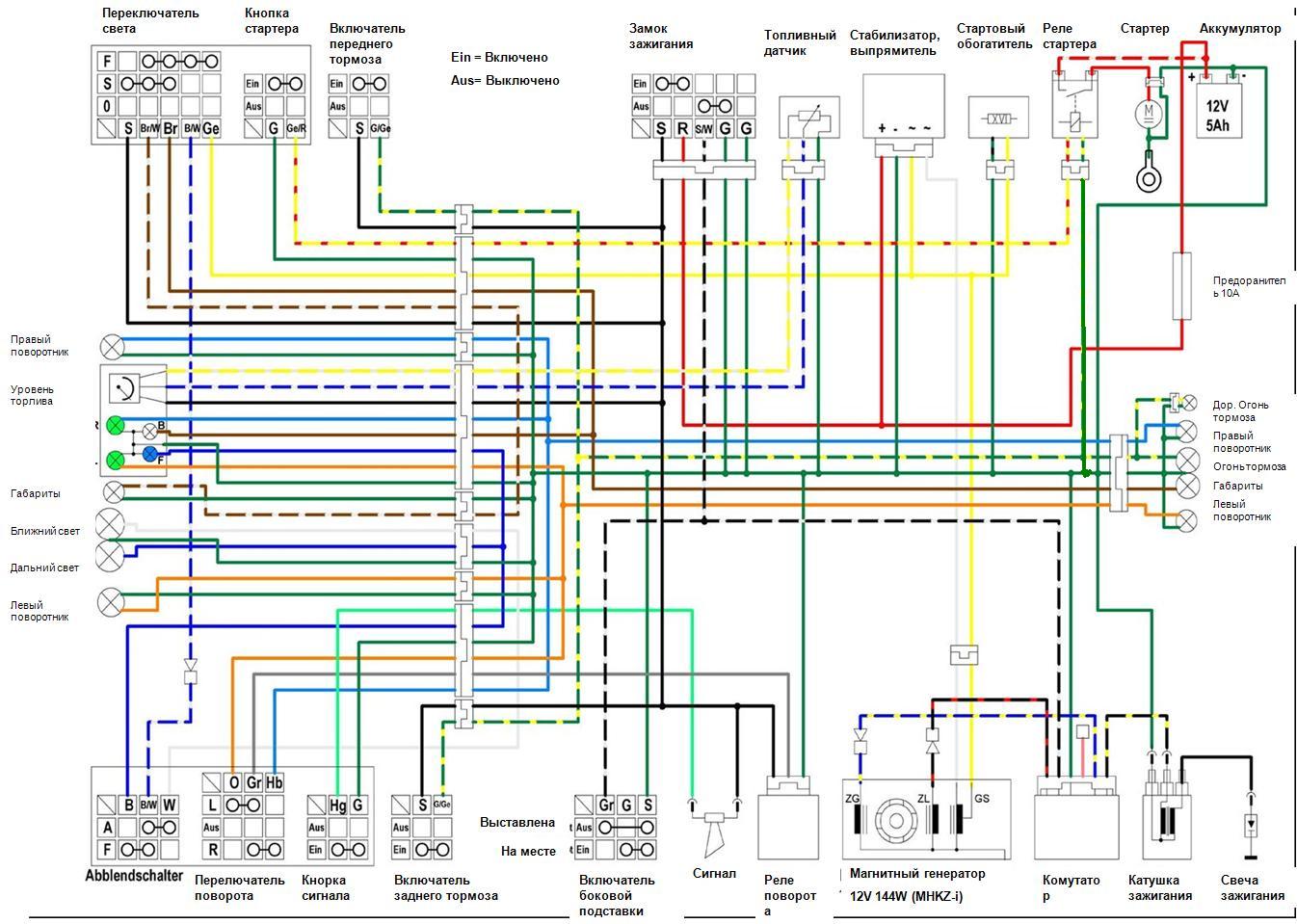

Дорисовал твою схему, как должно быть.
Нажимаешь тормоз и +12В подается на стоп-сигнал и на кнопку стартера. Если при этом нажать кнопку, то +12В подается на реле стартера.

Огромное спасибо!Всё завелось.
Но почему-то заводится через раз,по желанию скутера

Через раз это как?
Опиши подробнее.

раз заведётся,раз не заведётся)
ну если минут 10 просто так постоит,то вроде нормально заводится.
А если заглушить,минутку подождать и попробовать завести,то не получается,или получается с 15 раза

Когда не получается, стартер крутит нормально? Вообще стартер включаешь надолго?
С кик-стартера при этом тоже не заводится?

когда не получается,стартер вообще не крутит,т.е ракции на скутере вообще никакой
Я может чего-то недопонял,я просто один провод на кнопке присоеденил к желто-зелёному проводу,который идёт от тормоза,а второй,жёлто-красный,присоеденил к жёлто-красному,который выходит из фишки.
Т.е с реле-стартером я никаких махинаций не делал
