Всем привет.
К новому мотору приобрел вот такую косу проводки

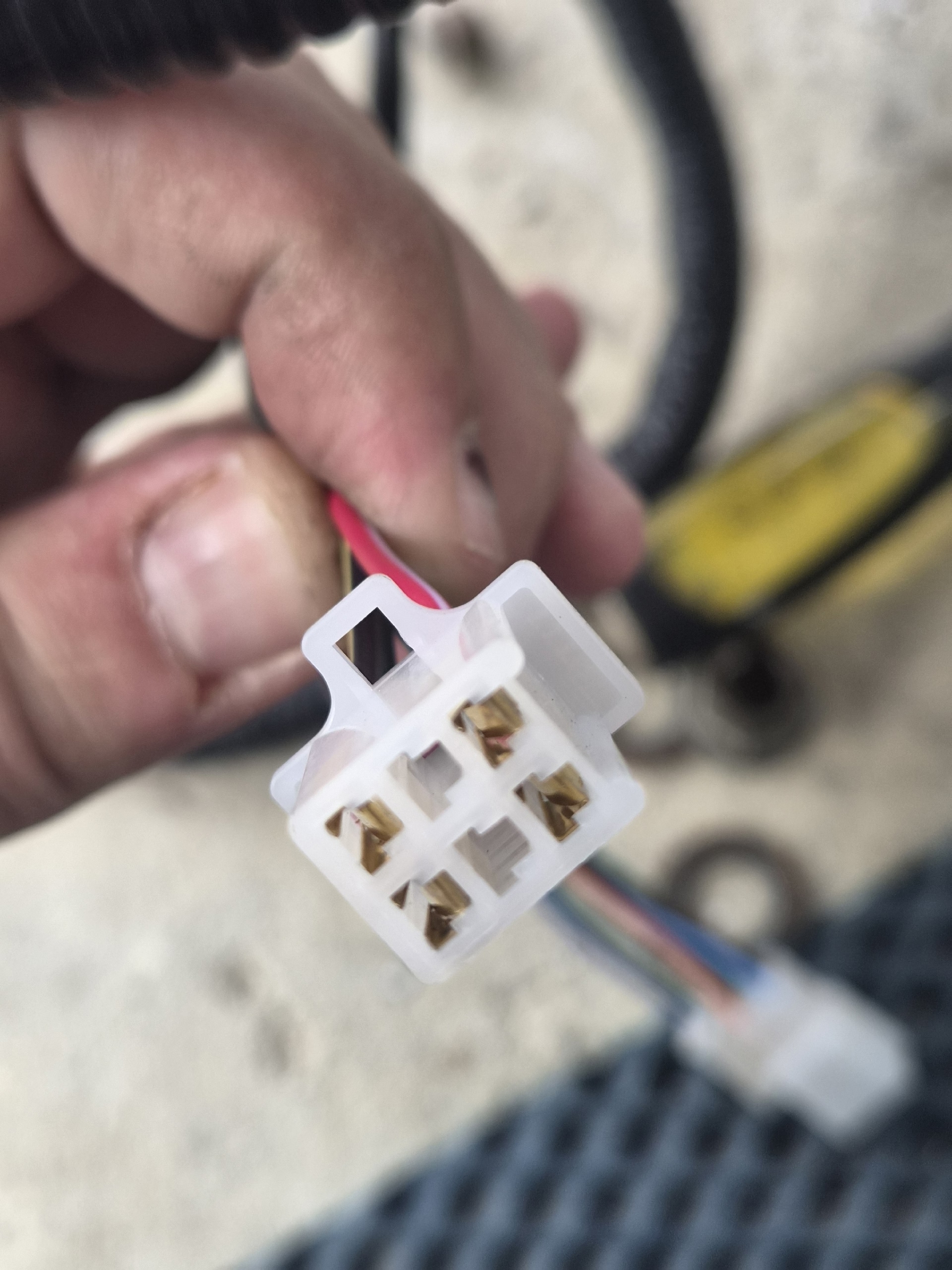

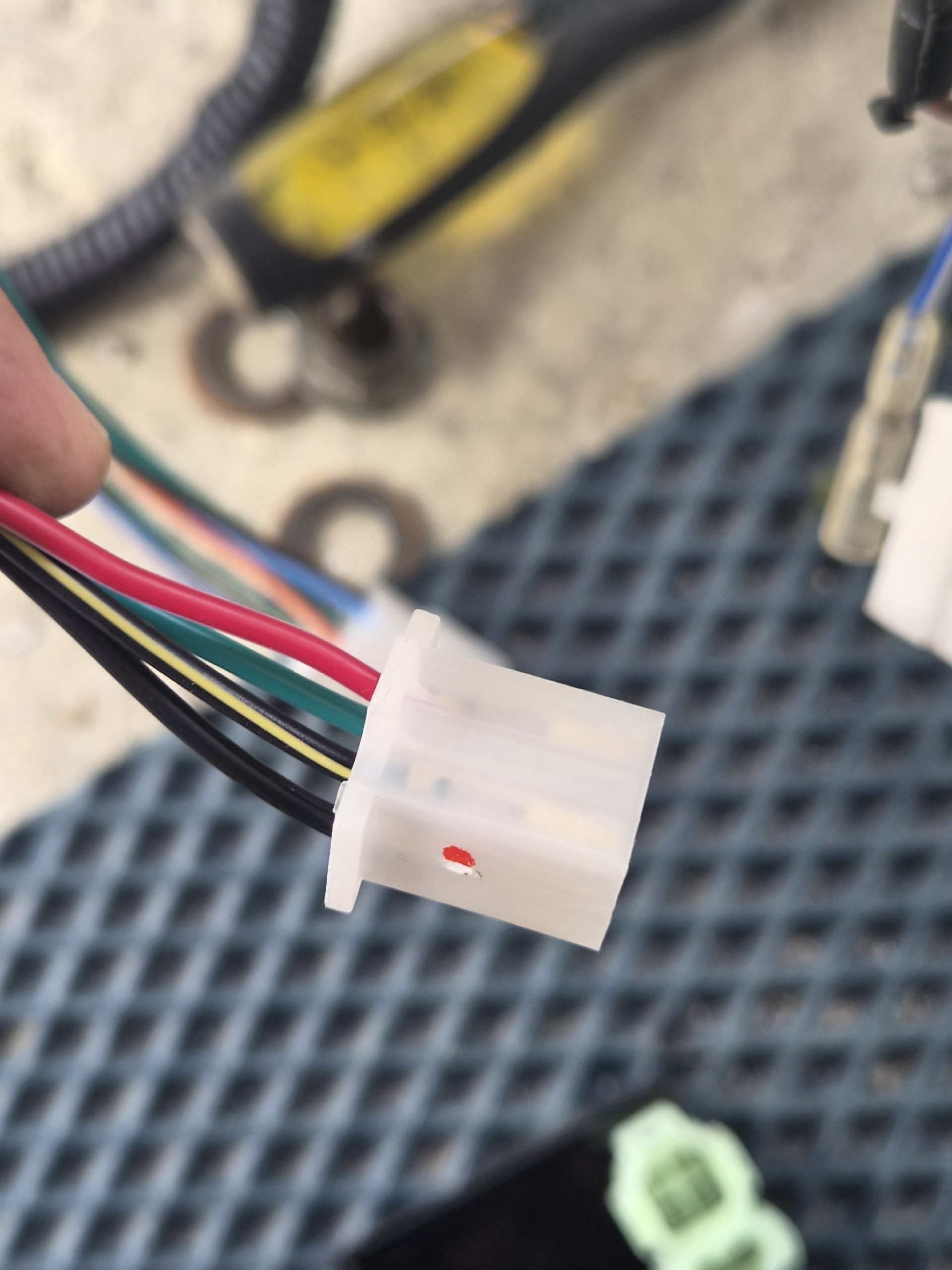

Но у меня не сходятся разъемы.
Например:

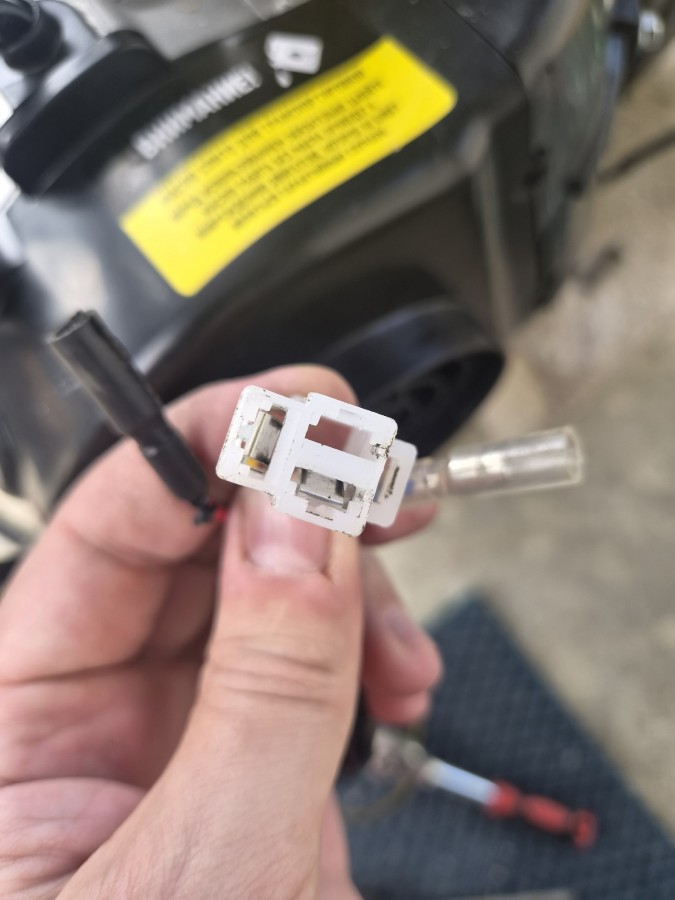

Из генератора выходят 3 разъема:

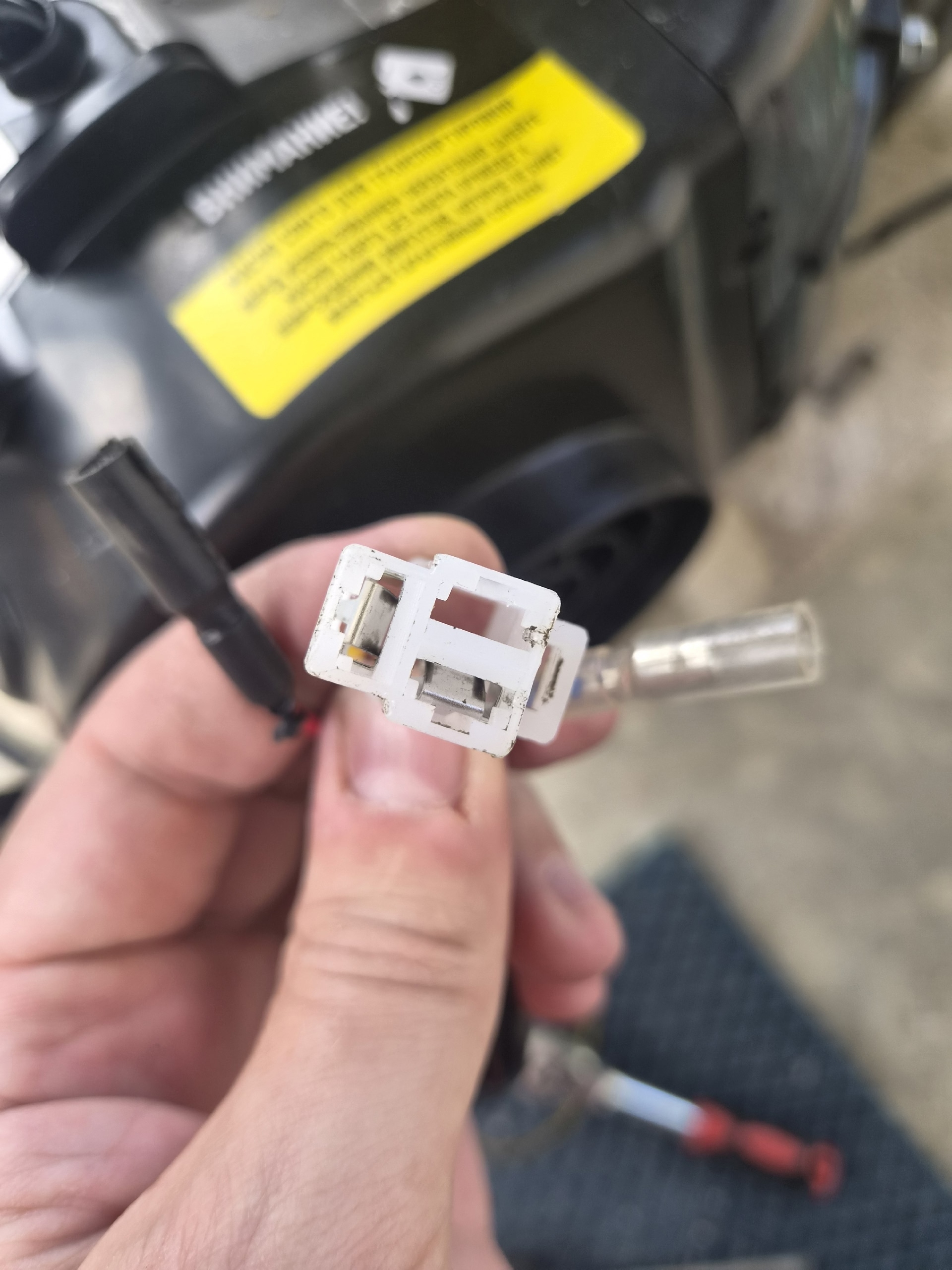

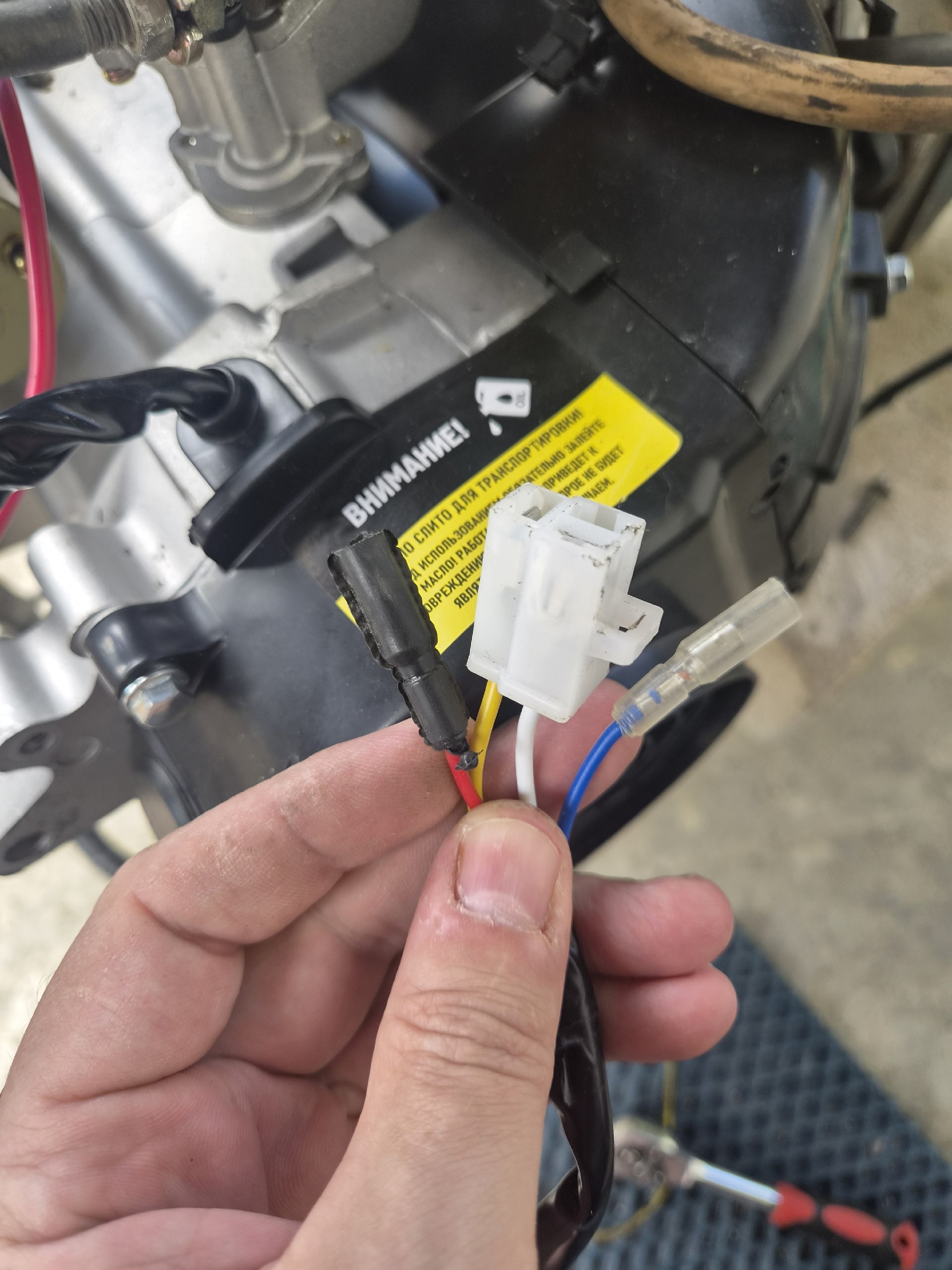

Но на распиновке на генератор указан только один одножильный провод. Куда подключается бело-желтая фишка и синяя?

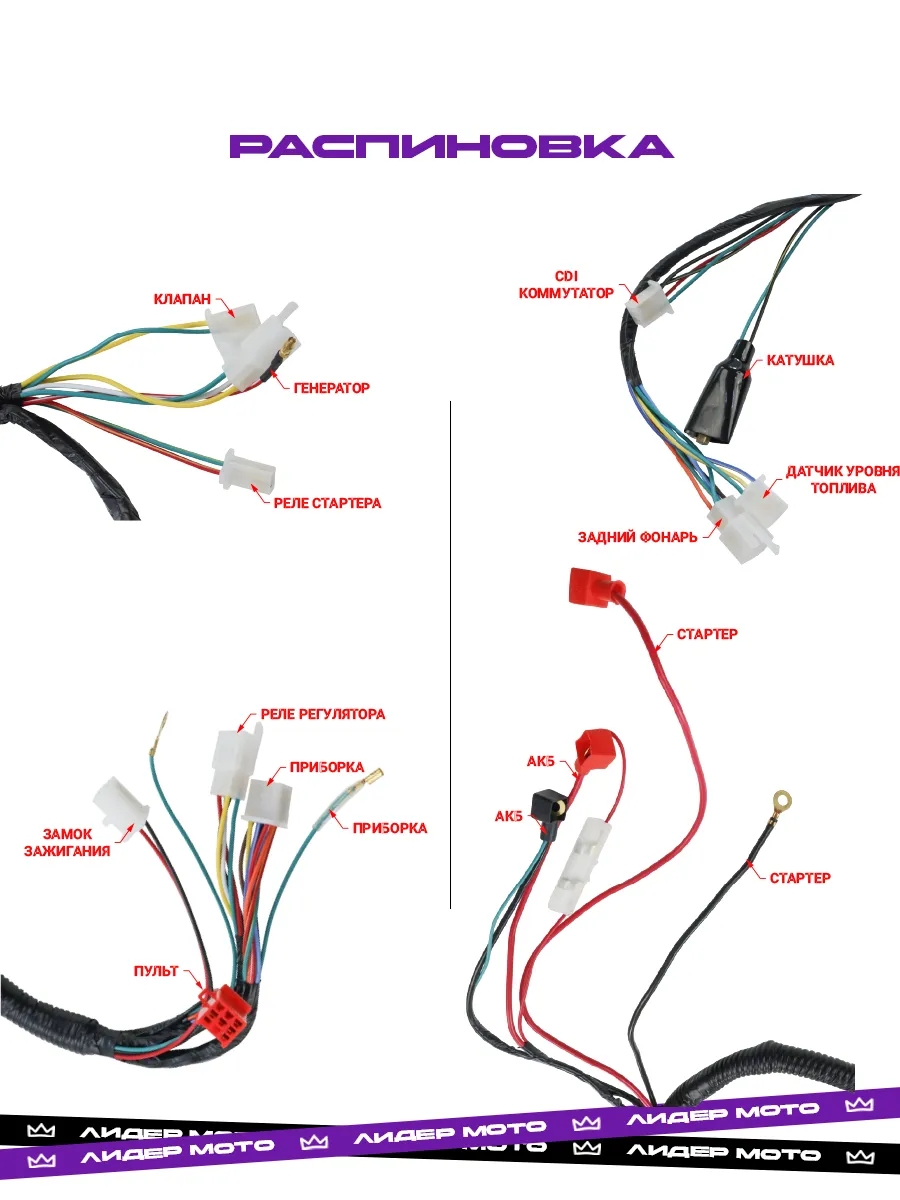

Теперь про разъемы коммутатора, на схеме вроде как в коммутатор должен подключаться этот разъем:

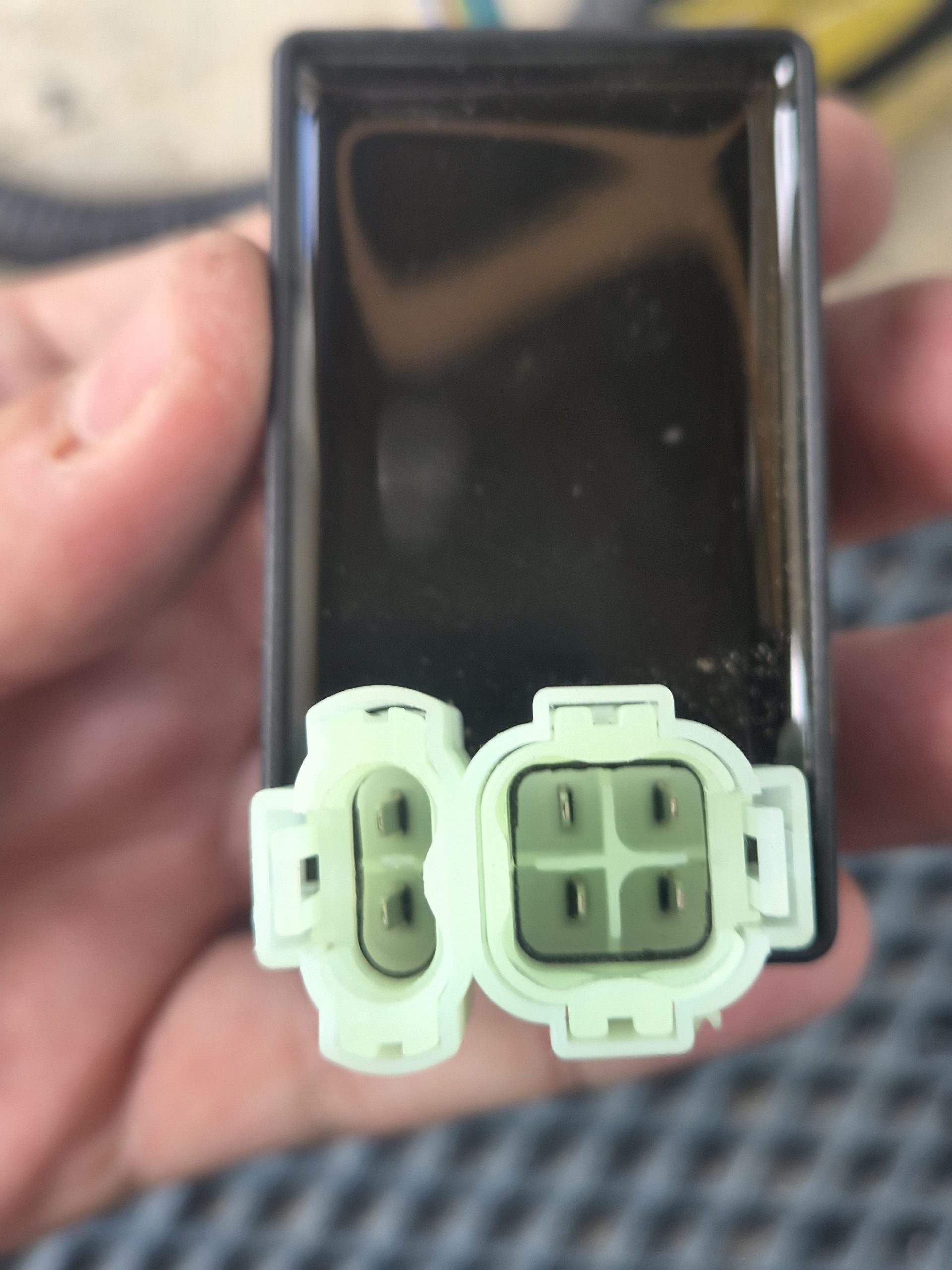

Как его подключить к этому разъему?
