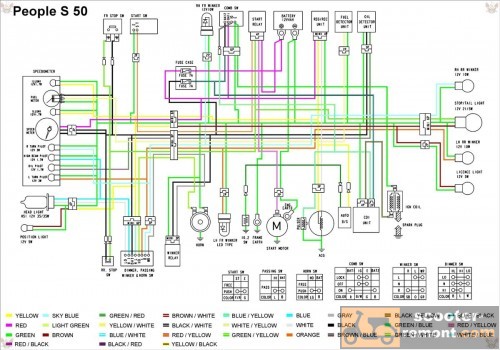

Схема электрическая для скутера Kymco People S 50

Подробная схема электрооборудования скутера Kymco People S 50 представляет собой простую и интуитивную инструкцию по нахождению неисправностей в электрической и электронной части скутера. Обозначены коммутатор, катушка зажигания, аккумулятор, генератор, а также основные электрические узлы скутера Kymco People S  50.  Вся проводка обозначена различными цветами, что значительно облегчит поиск поломки и дальнейшее устранение неисправности.
